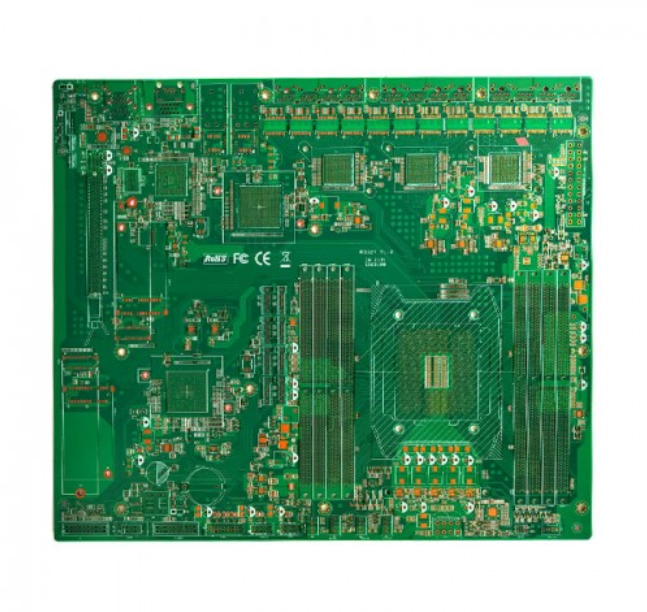

双层pcb板即双层线路板，双层线路板这种电路板的两面都有布线，不过要用上两面的导线，须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔。导孔是在pcb上，充满或涂上金属的小洞，它可以与两面的导线相连接。用PROTEL画双面pcb板子的时候，在TopLayer(顶层)上画导线连接元器件，就是在顶层画板; 选择BottomLayer(底层)，在底层上画导线连接元器件，就是在底层上画板。以上就是画双层pcb，意思是在一块pcb板子的顶层和底层都画导线。双面板解决了单面板中因为布线交错的难点(可以通过孔导通到另一面)，即正反两面都有布线，元器件可以焊接在正面，也可以焊接在反面，它更适合用在比单面板更复杂的电路上。

双层板地线设计成栅状围框形成，即在印制板一面布较多的平行地线，另一面为抄板垂直地线，然后在它们交叉的地方用金属化过孔连接起来(过孔电阻要小)。

为考虑到每个IC芯片近旁应设有地线，往往每隔1～115cm布一根地线，这样密集的地线使信号环路的面积更小，有利于降低辐射。该地网设计方法应在布信号线之前，否则实现比较困难。

双层pcb板信号线布线原则

双层板在元器件合理布局确定后，紧接着先设计地网抄板电源线，再布重要线---敏感线、高频线，后布一般线---低频线。关键引线要有独立的电源，地线回路，引线且非常短，所以有时在关键线边上布一条地线紧靠信号线，让它形成小工作回路。

四层板顶面、底面的布线原则同双层板的信号线，也是先布关键晶体、晶振电路，时钟电路，CPU等信号线，一定要遵守环流面积尽量小的原则。

印制板IC电路工作时，前面多次提及环流面积，实际它的出处在差模辐射的概念。如差模辐射的定义：电路工作电流在信号环路中流动，这个信号环路会产生电磁辐射，由于这种电流是差模的，因此信号环路产生的辐射称为差模辐射，其辐射场强的计算公式：E1=K1·f2·I·A/γ

式中：E1---差模抄板印制板电路空间γ处的辐射场强由差模辐射公式可见，其辐射场强与工作频率f2、环流面积A、工作电流I成正比，如当工作频率f确定后，环流面积的大小是我们设计中可直接控制的关键因素，同时环流工作速度、电流只要满足可靠性，并非越大越好，信号上跳沿下跳沿越窄，它的谐波分量就越大，越宽，电磁辐射就越高，功率越大其电流必然就大(上述已指出过)，这是我们不期望的。
